カテゴリー: CF-SCSI Converter Card CF PowerMonster/CF AztecMonster

AKAI S1100サンプラーにCF AztecMonsterを内蔵させようと思います。今回は、純正HDDは接続しませんが、もちろん分岐ケーブルなどを使って純正HDDをそのまま生かしたり、CF RaizinMonster を追加したりもできると思います。

AKAI S1100です。隠れた名機だと思います。以外と中古相場は、お安めのようです。

側面のネジを外します。ラックマウントは外さなくても大丈夫です。

背面のネジも外します。トップカバーを外して、筐体を開けます。

HDD が縦に取り付けられています。

内蔵SCSIコネクターのピンアサインが逆に生えています。50番ピンがHDDの1番に挿さっています。

HDD の電源ケーブルも通常の大きいコネクターと違い、FDD用の小さいコネクターが使われています。これをHDD用に変換するために、FDD->HDD 電源変換アダプターを用意します。

HDD を取り付けているブラケットを外します。底面のネジを外します。

フラットケーブルのコネクターの極性キーをヤスリで削り取ります。これで、CF AztecMonsterのSCSIコネクターに逆方向に挿せるようになりました。

プラスチックの絶縁板と両面テープでブラケットに貼付けられるようにします。

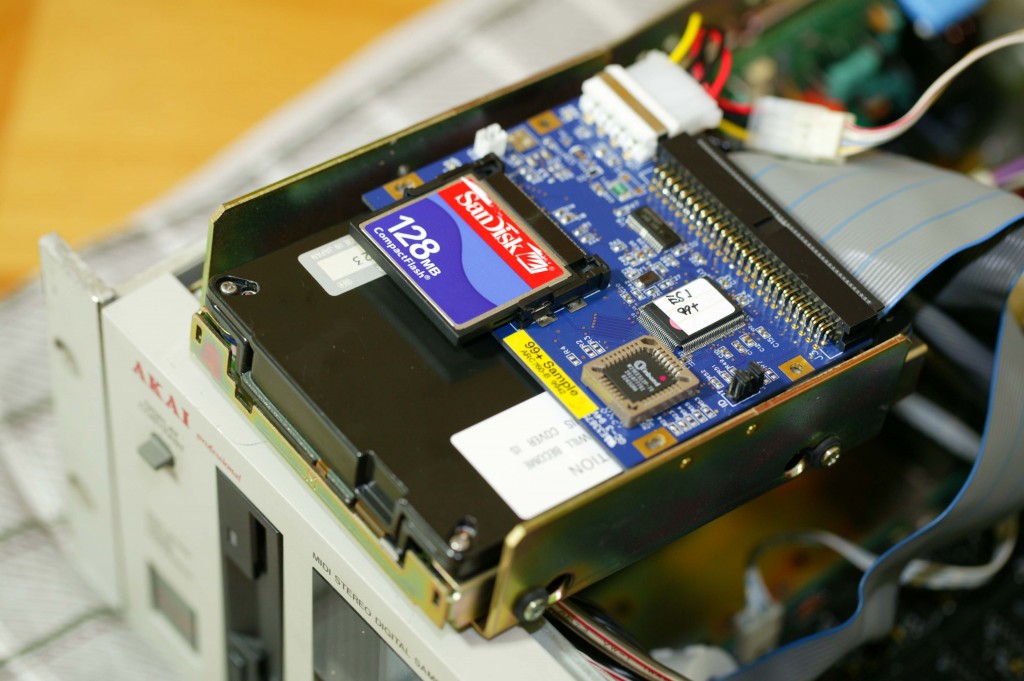

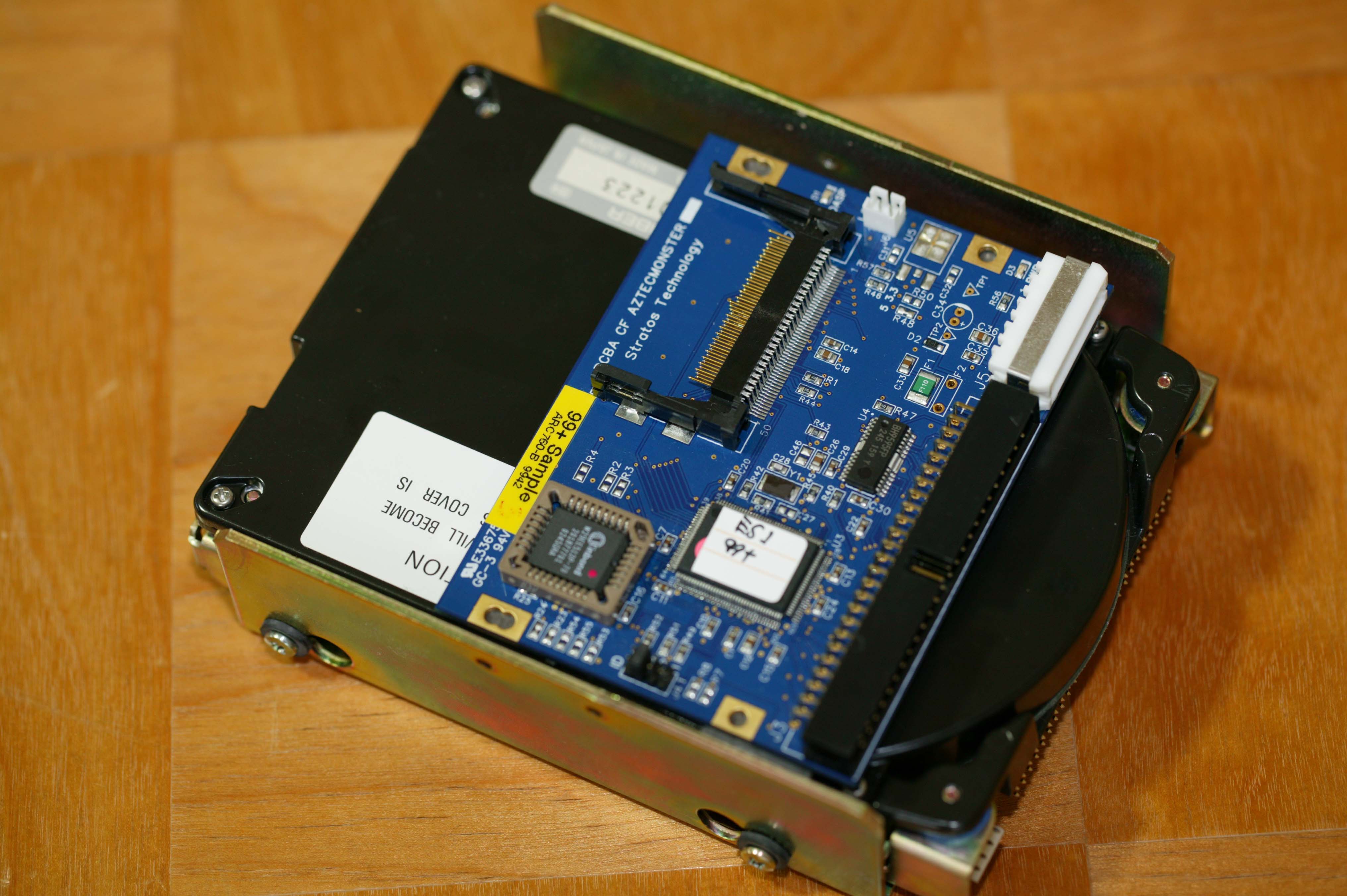

CF AztecMonsterを、純正HDDに貼付けます。

セットアップします。SCSIコネクターは、極性キーを反対に挿します。筐体に取り付けて、完成です。

DISKモードでパーティションを作成します。なぜか、「Format」コマンドでは、エラーがでるので、「ARR」（ARRange）で初期化します。ブロックの検証に割と時間がかかります。

初期化が完了しました。60MBが17パーティションまで作成できるようです。最大で1GBまで認識するようです。

サンプルファイルを保存してみます。HDDのモーターの音もしなくなりました。



MPC3000の多くのユーザーさんから、お問いあわせをいただいている、『MPC3000にCF AztecMonsterを内蔵させることができないか？もしできるとすると、どうするのが一番スマートか？』という課題を一度なんとかしたいと思います。

かなり強引な（？）取り付けになりますが、ご了承いただきますようお願いします。

MPC3000の内部です。真ん中の基盤の右奥にある26ピンコネクターが、SCSIコネクターになります。26ピンというのが特殊ですが、25ピンD-SUBコネクター（AKAIやMacなど用）とほぼ同じ配列のようです。

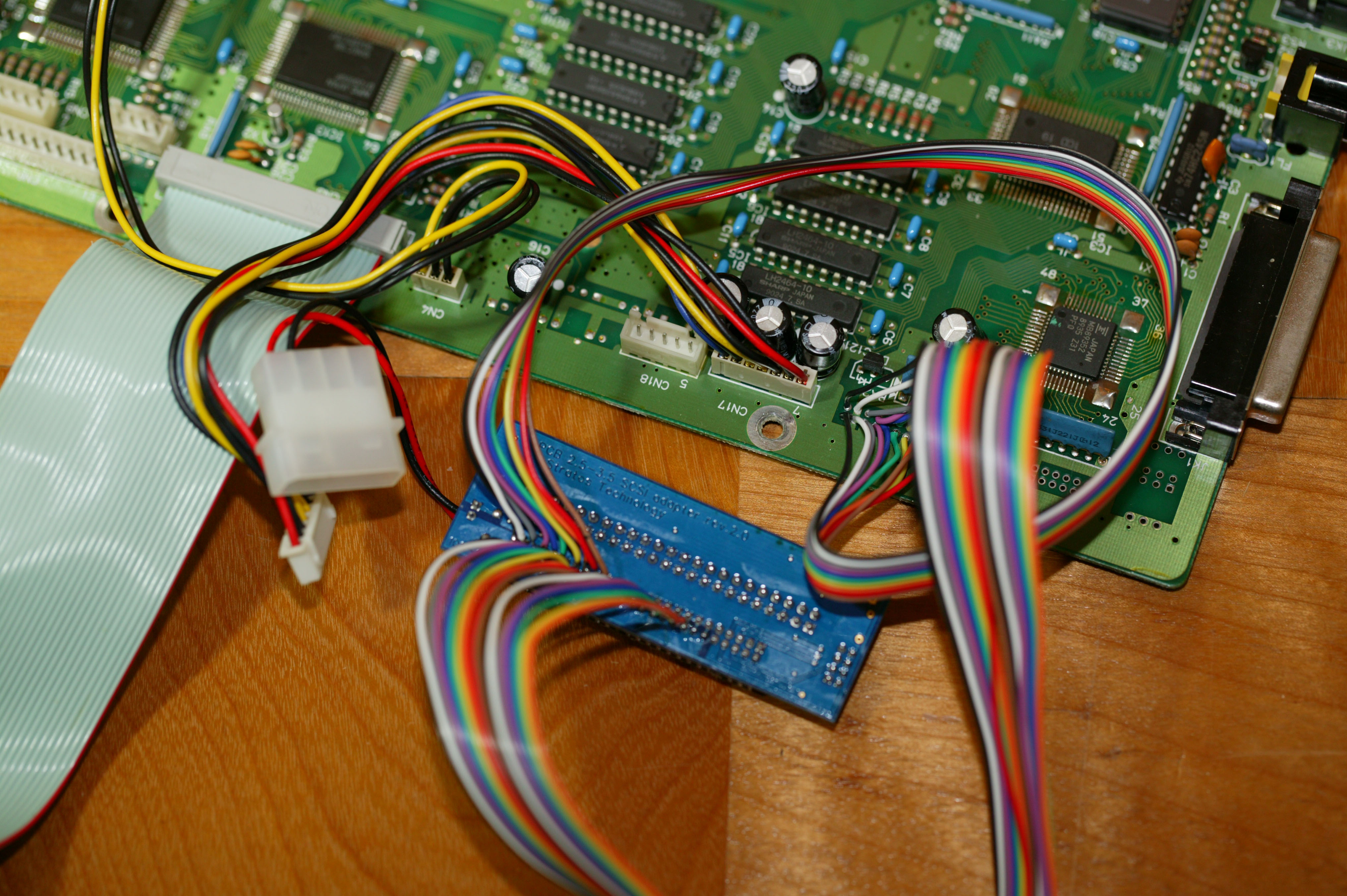

このコネクターから、CF AztecMonster用の50ピンコネクターを取り出すための変換基盤を作りました。

配線は、このとおり。26ピンコネクターどうしはパラで接続します（1番から26番まで同じピン番号どうしで接続）。26ピンの23番から50ピンの26番の間は、ターミネータ電源なので、ヒューズを入れました。今回は、1.1A規格のポリスイッチ（ヒューズの代わりに使う素子）を使いました（通常のヒューズでも可）。

この配線図は、個人的に配線をし易くするために裏側から見たコネクターの配列になっています。一般のコネクターの表記方法の配列とは異なるので、注意してください。

26ピン－26ピンのフラットケーブルです。MPCの基盤から変換基盤を接続するケーブルです。これも、お手製で作りました。

電源ケーブルです。

今回は、FDDから電源をとるようにするので、FDD＞HDD電源変換ケーブル（AINEX製　http://www.ainex.jp/products/wa-081a.htm）、HDD＞FDD, HDD分岐ケーブル（AINEX製　http://www.ainex.jp/products/d2-1502a.htm）HDD延長ケーブル（AINEX製　http://www.ainex.jp/products/wa-048a.htm）を使いました。もちろん、お手製のものでも可能ですが、汎用のもののほうが、お値段は安く仕上がります。

拡張メモリーカードを外します。８MB分損をしますが、16MBを2枚挿せば、十分なメモリーと思います。

メモリーカードを固定している、スペーサーも、筺体から外します。

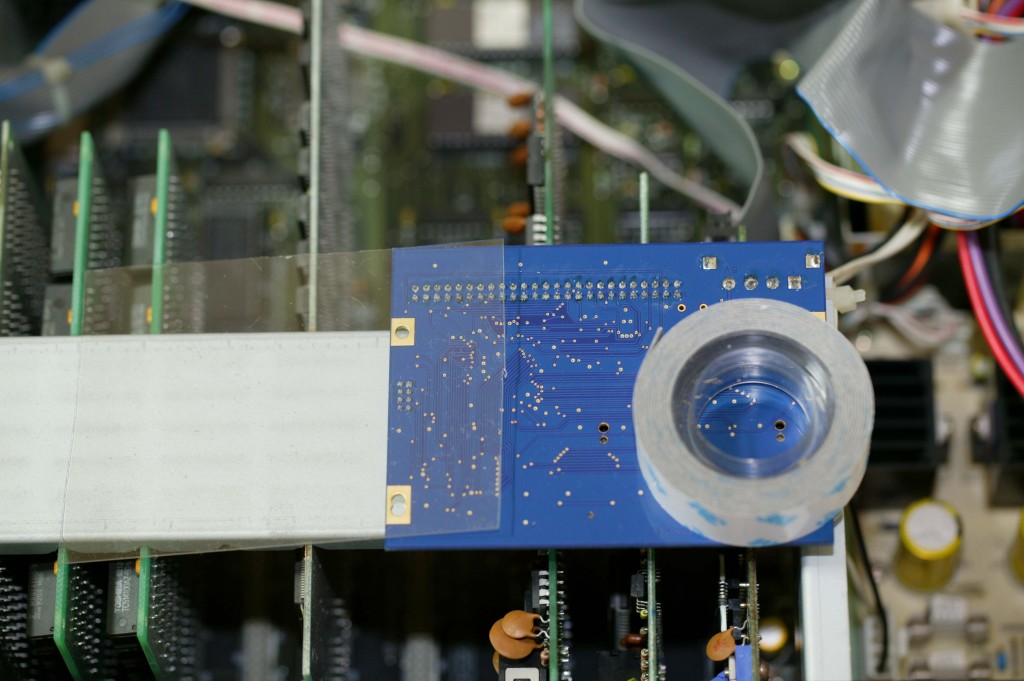

こんな感じで、メモリーコネクターの上と、筺体に両面テープ、兼、絶縁体を貼ります。1mm厚の基材の3M製の両面テープを使いました（3M製　http://www.mmm.co.jp/tape-adh/bonding/thick/general/regular/）。

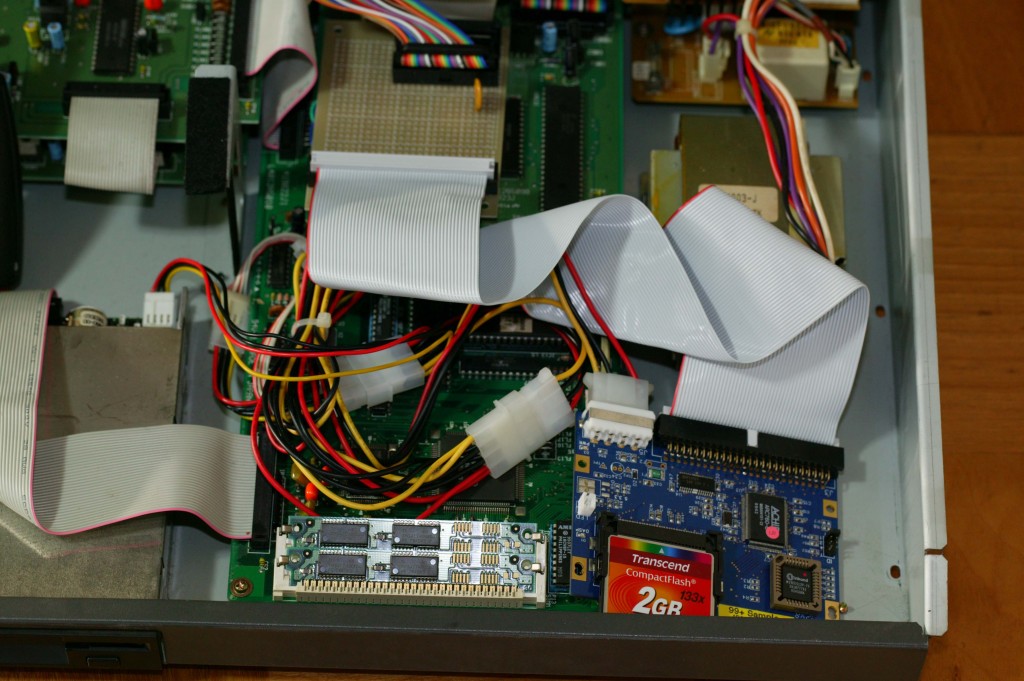

こんな感じで、かなり強引に取り付けます。取り付けというより、押し込んだ感じです。あまりスマートでは、ないですね。

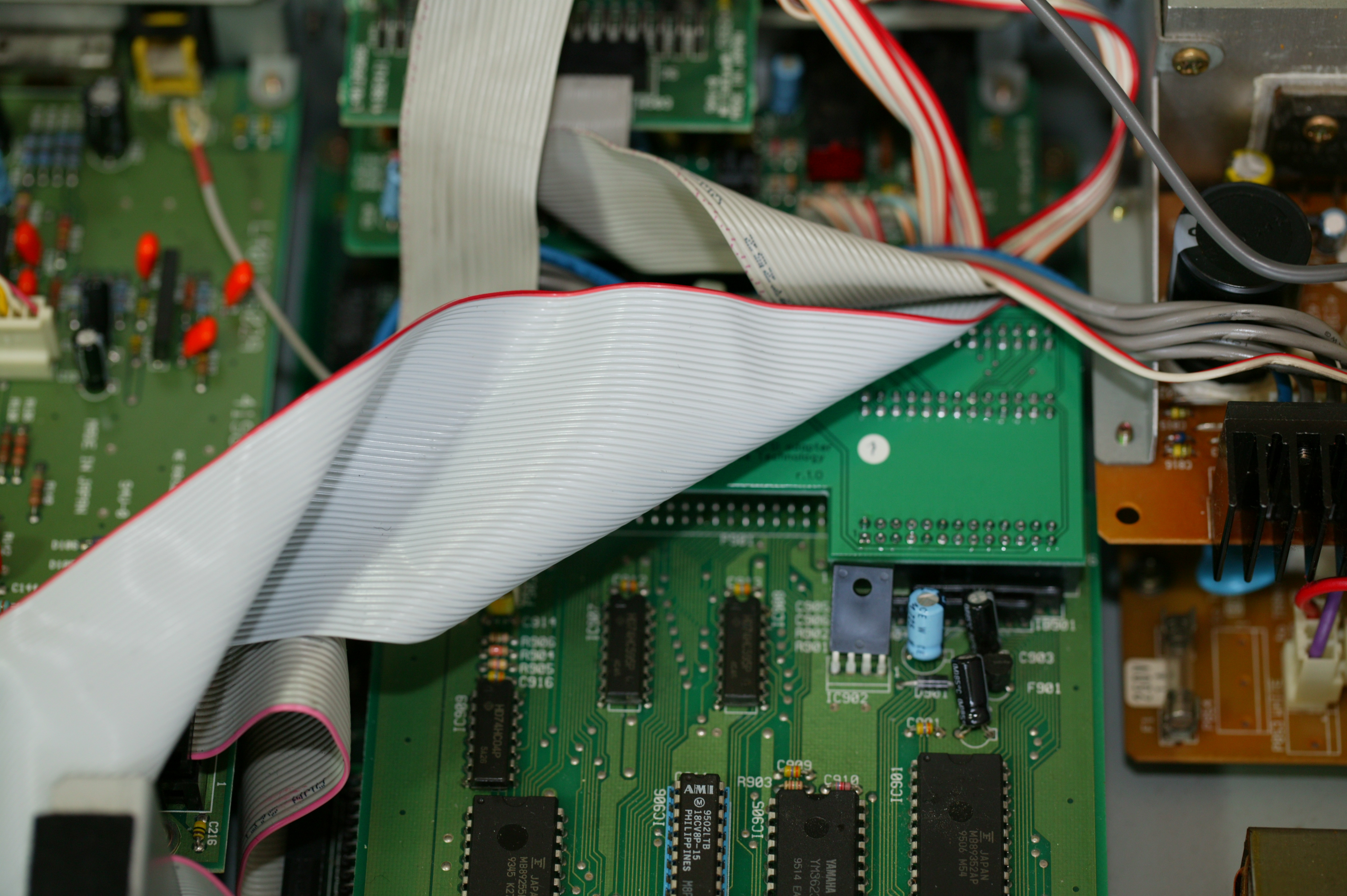

26ピン－50ピン変換基盤も、両面テープで、MPCの基盤に取り付けました。

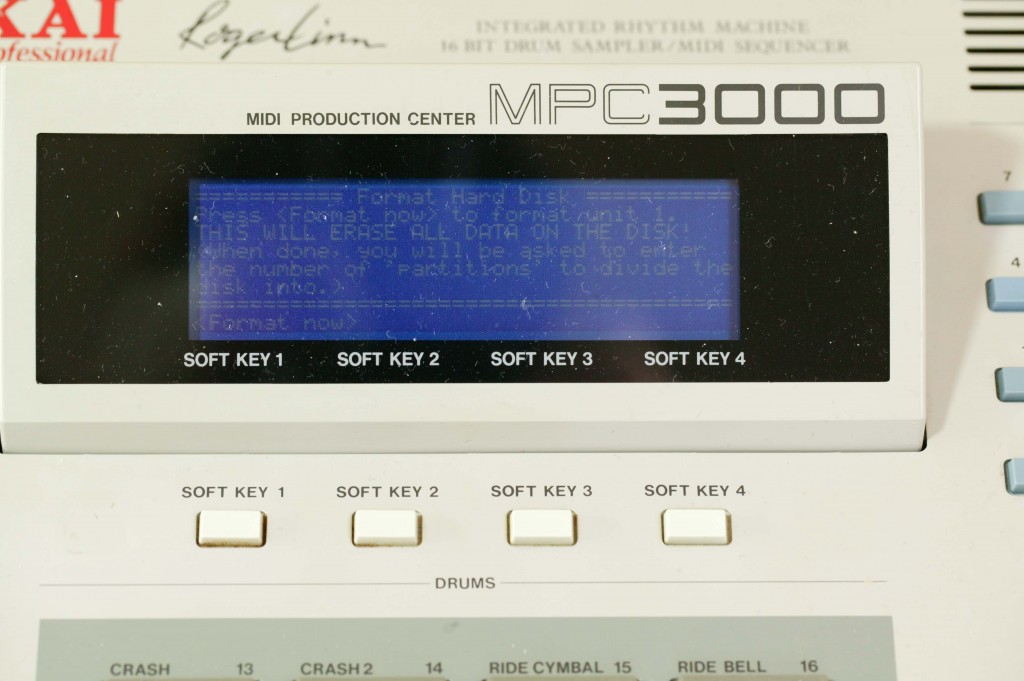

DISKモードで、内蔵したCFカードをフォーマットします。

数秒でフォーマットが完了して、パーティションを切ります。パーティションが完了すると、CFカードがHDDとして使えるようになります。

今回のMPC3000の実験は、実は、もうひとつの実験も兼ねてやりました。それは、この怪しげなPIC（小型のマイコン）を乗せたCF AztecMonsterの試作機です。これは何でしょうか？詳しくは、後日。（ヒントは、これも、MPC3000の多くのユーザーさんからリクエストがあった機能を拡張するものです。）



MPC3000のユーザー様から、このようなメールをいただきました。

『StarTechというメーカーが3.5インチベイにCF-SATA変換のキットを販売している。これをAztecMonster IIでSCSIに変換して、MPC3000で使用できないか？』

なかなか、コアな質問内容に、

『それは大変興味深いです。弊社で実験しましょう。』

と、返事をしました。

という訳で、アメリカのStarTech社から変換キットを取り寄せました。

MPC3000は、残念ながら、弊社にはないので、かわりにMPC60を使います。SCSIカードは弊社のStratos Technology MPC60 SCSIカードがあるのですが、MPC3000に近い形にするため、MARIONのSCSIカードを使います。

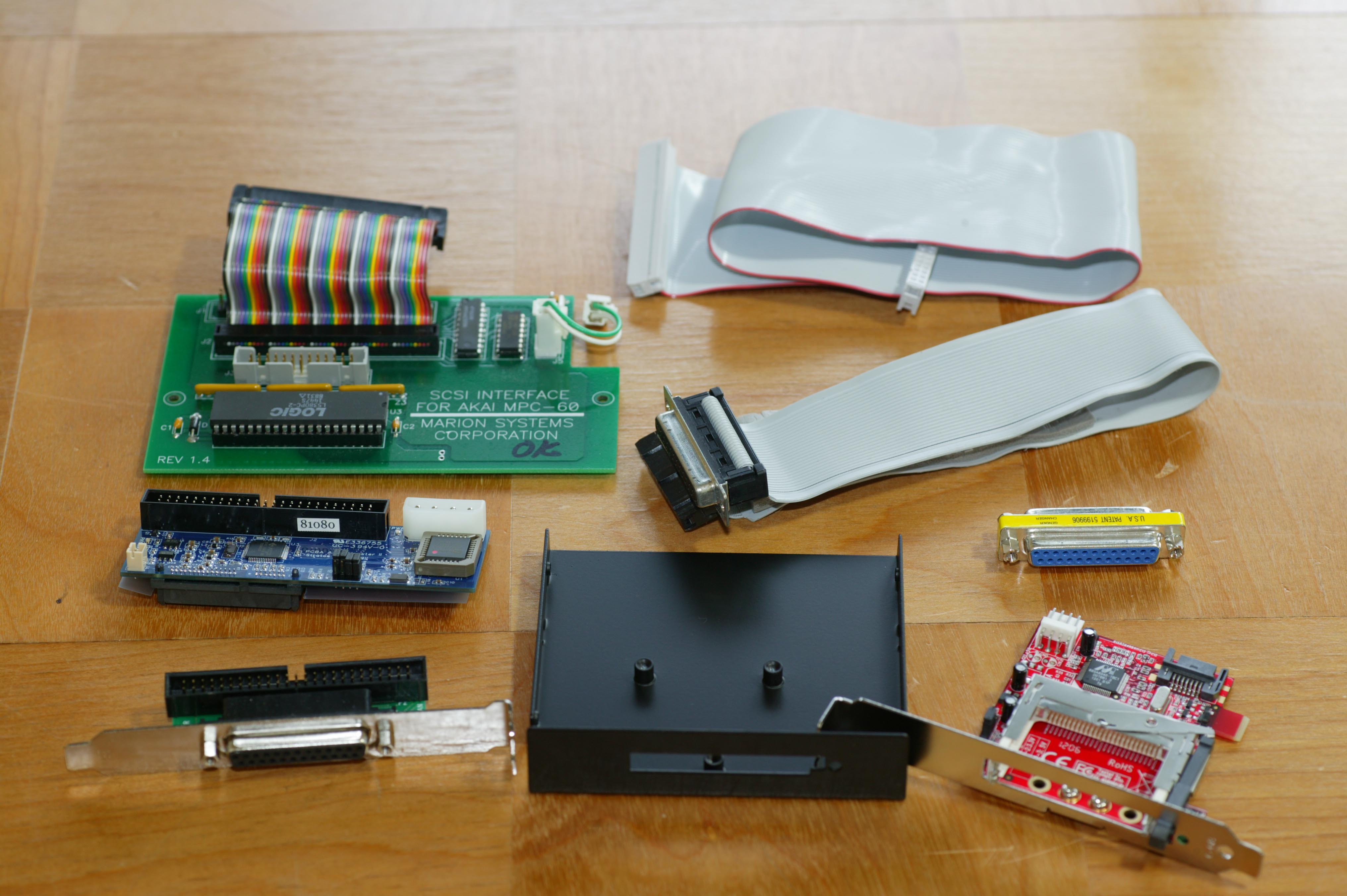

黒いベイと、赤い基盤が、StarTech製の変換キットです。その他、AztecMonster II、MARION SCSIカード、SCSI変換コネクターです。25ピンの中継コネクターは、メスメスが映っていますが、ここでは、オスオスが必要ですね。

変換ケーブル類です。二股の電源コネクターと、FDD > HDD電源変換コネクター（市販品で売っています。AINEX製のものをつかいました。）、SATA中継コネクターです。これは、StarTech製のSATAのコネクターが、標準のSSDなどのコネクターではないので、苦肉の策で使用します。

さらに嫌なことに、このコネクターのロック機能が邪魔で、AztecMonster IIのSATAコネクターに挿入できません。青い丸の部分を削ります。

カッターで削りました。

StarTech製のキットを組み立てます。丸印のネジを外します。

3.5インチベイに基盤を取り付けます。

ケーブル類を組み付けます。

とりあえず、正常に動作するのか、PowerMac G4 + Adaptec SCSIカードで検証します。ソフトは、ATTO EXPRESS TOOLを使います。

PowerMac G4に接続します。PowerMac G4を起動させます。

しばらく、考えこんだ後に、SCSI エラーが出てしまいました。うーん残念。どうも、うまく動かないみたいです。

念のため、MPC60でも試してみます。コネクターをいろいろ変換しているので、あまり美しないですね。

電源を入れます。AztecMonster IIのアクセスLEDがちらちらと付くので、反応はしているみたいです。



DISKモードで、<Format a hard drive>を選択します。<Next page>で、SCSI ID=3で、AztecMonster IIを検出したようです。<Format now>でフォーマットしてみます。

エラーが出てしまいました。やはり、ダメのようです。

ついでなので、AztecMonster IIは、ちゃんと動くかどうかもやってみます。

StarTechのCF-SATAアダプターのかわりに、SSDを接続してみます。

フォーマットが完了して、パーティーションが選択できるようになりました。

今回の実験は、NO GOOD（失敗）のようです。

逆にAztecMonster IIが大丈夫なので、規格としては、SATAはHOT SWAPが出来る様に設計されているため、このへんに活路がないのか今後の開発に繋げたいと思います。

現状、AztecMonster II自体が実験的な製品でした。これ自体は、HOT SWAPできるようには、出来ていません。

世の中の流れとして、CF自体がフェードアウトすることはわかっているので、もしかすると、また新しい製品を開発しなくてはいけないのかもしれません。

















前回は、SCSIのボリューム（パーティーション）が256個できるのではないか？という、適当なことを言ってしまってごめんなさい。使っているうちに、根本的にハードディスクという概念にとらわれていてはダメのようです。どうも、なにかデータベースのようなものの扱い方のようです。

実際に、再度いくつか検証してみました。結論からいうと、

• SCSI Drive（CFメモリーカード）の容量に限らず、ボリュームが１２８個まで作成が可能。
• １ボリュームには、本体のサンプリングメモリーの容量（約1.5MB）が保存できる。
• 約40〜42MBの容量まで保存できる。（Syquestの44MBの容量を想定しているのかも？）
• CFカードには、相性があって新しい高速のCFでは、Format後にボリューム作成時にエラーがでる。

ということは、わかりました。ただ、１つのボリュームが本当にいくらの容量があるのか、その扱い方の根本的な理屈は、はっきりとはわかりません。DISKモードのメニュー「01」での「*Hdrive1」〜「*Hdrive8」の使い方もよくわかりません。（これもSyquetがリムーバブルメディアであることと関係があるかもしれません。）

実際に行った検証のいくつかを紹介します。

ディスクモード「01」「Slct. create 」でLETTERキーとCURSOLキー、CONTROLノブを使って、ボリュームを作成します。名前を変えてENTキーを押すと、新しくボリュームができます。名前の横に『V1』などのボリュームナンバーが現れます。ちなみにFloppyが『V0』で固定のようです。

ボリュームが128個作りました。

129個目のボリュームを作ろうとすると、エラーがでます。『ディレクトリがいっぱいです』ということでしょうか。

本体メモリーいっぱいにサンプリングします。約1.5MBのサンプルデータを作ります。

DISK モードの「07」「SAVE SAMPLE」で１ボリュームにサンプルデータを保存します。

保存が終了すると「Vol（ボリューム）」が「99％」になって、ボリュームの容量がいっぱいになったのがわかります。

ボリュームを1〜28番までフルにして、29番目のボリュームに保存しようとすると、エラーがでます。

「サンプル容量がもうありません」ということでしょうか。

本体サンプルメモリー約1.5MB × 28=約42MBで、容量がいっぱいなのでしょうか。これは、64MBを超えるCFカードでは、だいたい同じです。

次回は、SCSIハードディスク、ZIPドライブ（入手しだい）、MOドライブを試してみたいと思います。

前回の、AKAI S950用SCSIボードIB-109を使ってみて、どうもCF PowerMonster IIでは、ちゃんと動かないみたいです。何が悪いのかよくわからないので、例によって規格にのっとって、SCSIカードを試作してみました。

デジタル入力機能は、今は必要ないので、SCSI機能にしぼって設計しました。せっかくの試作なので、Stratos Technology CF PowerMonster IIをオンボードで搭載できるようにしました。

SCSIコネクターも、MPCのように25pinのものに変えてあります。

CF PowerMonster IIを取り付けました。

S950を裏面にひっくり返します。赤丸のネジをはずして、筐体を開けます。

S950の背面の赤丸のネジを外して、拡張ポートを開きます。

拡張ポートの切り欠きのガイドに沿ってボードを挿入します。

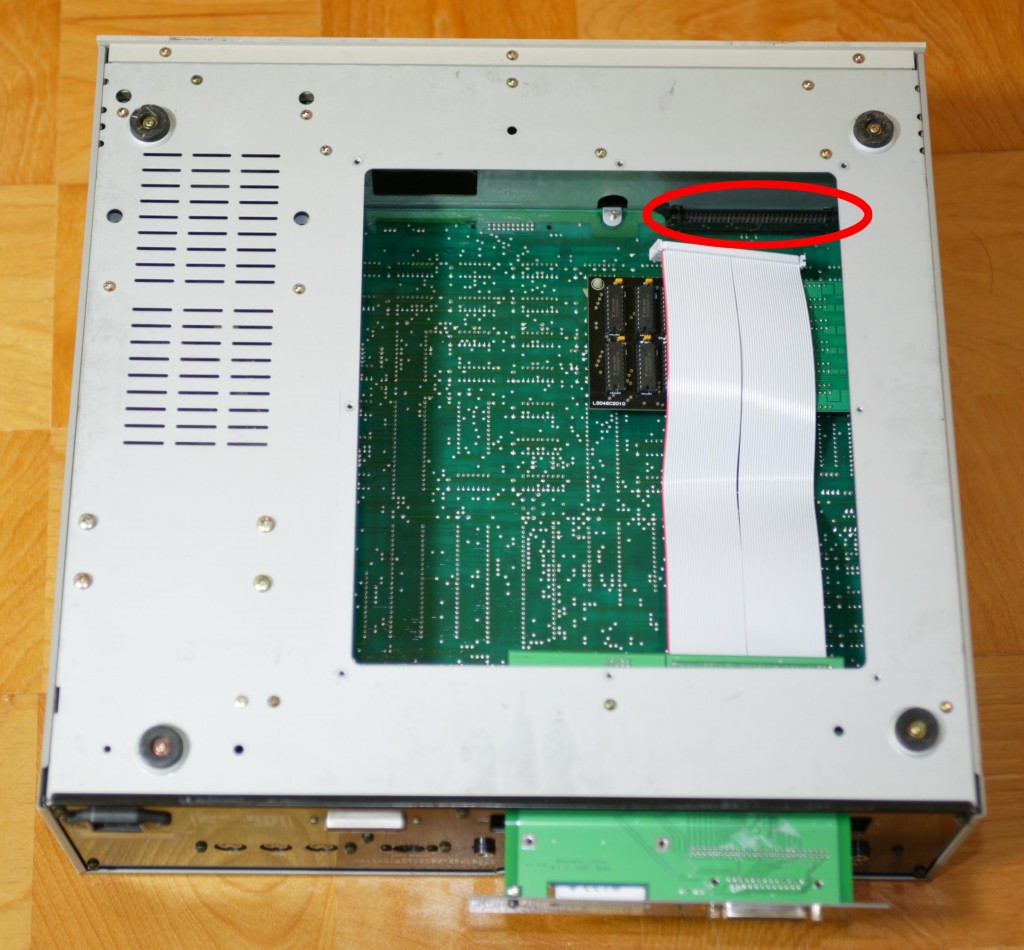

赤丸のコネクターにフラットケーブルを接続します。拡張ポートのネジを締めて、SCSIボードを固定します。

電源を投入します。”IB109  SCSI hard disk”の表示がでます。

DISKモードにします。DISKをセレクトすると、エラーが出ました。どうも、CFカードの相性が良くないみたいです。

CFカードを128MBなどの、小さな容量のものに交換してみます。交換は、CFカードスロットから、ラジオペンチなどで交換できますが、やりづらいので、できれば一度ボードを外してから交換したほうが、安全でしょう。

DISKモードにします。”09″ の”Format hard disk”にカーソルをもっていって、”ENT”を押して、フォーマットします。数秒で完了します。

“01”で、” VOLUME Slct,create”にカーソルを持っていきます。”LETTER”とデータノブを回して、DISKに好きな名前をつけて、”ENT”を押します。名前をつけると約4MBのボリュームができるようです。あくまで想像ですが、256パーティーションで、1GBまで対応するようです。

↑どうも違うようです。再度検証してみました。こちらをご参照下さい→　http://www.artmix.com/wordpress/?p=473

“06” の”SAVE PROGRM”で、データを保存してみます。

保存できました。

どうも、IB-109の設計上で何かCF PowerMonster IIとの相性が出ているのでしょう。もうすこし、追求したいところですが、Stratos Technology製のSCSIボードでは、 CF PowerMonster IIは、問題なく動作を確認できました。

試作ボードは、何枚か作ったので、評価版として販売します（数に限りがあります）。評価版SCSIボードには、アップグレードROMに交換する必要があります。ROM交換は、前回のブログを参照して下さい。

アップグレードROMに関しては、Virtual Sound Technology社にコンタクトを取ってみて下さい。または、弊社にご相談下さい。
