AKAI S950 のメモリー, SCSI のアップグレードをする。

ローファイサンプラーのAKAI S950を手に入れました。米国では、非常に高価なようですが、日本のネットオークションでは、比較的に安価に手に入れられます。今後、値段が高騰するかもしれないので、ローファイキッズは、是非とも手に入れましょう。MPCも、少し前は、叩き売りでしたから。

手に入れたS950は、メモリーが512KB増設されていて、1MBになっていました。S950は、メモリースロットが2個あるので、もう512KB増設して、1.5MBにしましょう。

ついでなので、SCSIの増設もします。SCSIインターフェースは、IB-109という型番のものです。デジタルインターフェースもついている豪華版です。さぞかし、高価なボードだったのだと思います。オークションなどに出たら、迷わず購入しましょう。

白い3Uのラックマウントの筐体は独特の雰囲気があります。

メモリーは、残念ながら、専用のボードになっています。海外オークションで、US$100.00〜$200.00くらいで売っています。すこし高いですね。もしかすると、弊社でも作るかもしれません。需要があればいいんですが。(→Stratos Technology製 S950 専用メモリー 発売中です。)

これが、IB-109です。後ろの専用スロットに挿し込んで、使用します。

まず、S950を裏返して、ネジを外して、鉄板を外します。

白いコネクターが、メモリー拡張用スロットです。ピンを曲げないように、慎重に、確実に差し込みます。

IB-109を裏板にネジ留めして、ケーブルをボードに差し込みます。メモリーの上側を直接、シールドもしないでフラットケーブルが通るなんて、よほどノイズ処理に自信があるのか、それとも●●なのか。。。。。?

IB-109には、専用のROMが必要です。ROMは、筐体の中のボード上にあります。筐体を開けるために、側面のネジを外します。

後ろのネジも忘れずに外します。



CONT_Board_remove



2層目にROMがあるので、上のボードを外します。



ROM_EXCHANGE

真ん中にあるソケットに挿っているのが、ROMです。2個あります。方向、ROMの種別(M、L)があるので、注意して挿しましょう。ピンが折れたら、一巻の終わりなので、十分に注意します。

例によって、弊社のCF PowerMonster IIと、BakMonolithで、動作検証します。

CFは、512MB以下のものでないと、うまく動かないみたいです。128MBのCFを使って、フォーマットをします。

サンプル音をセーブしてみます。

う〜ん、なぜか、うまくセーブができません。SCSI HDDをセレクトできないみたいです。

原因不明です。次回につづく。。。

AKAI MPC3000のバックライトを交換する。

AKAI MPC3000のバックライトが、暗い、というか、ほとんど点いてない状況だったので、交換をします。

英国のbacklights@sky.comというアドレスにメールを送って、MPC3000用のバックライト交換キットを送ってもらいます。US$で、約$35.00-、と、ちょっと高いな、と思いましたが、高圧部分の絶縁とかを考えると、まあ、こんな値段でもいいかなぁ〜、と。

うたい文句には、”EASY Install and No Solder Require”(取り付け簡単、ハンダ付け不要)ということだったが、No Solderは、たしかに、そうだが、あまり、Easyとは言えません。とっても、めんどくさいです。

まず、例によって、慎重にパネルを開けます。赤の部分のネジを外します。

背面のスプリングを外します。

両サイドのネジをはずします。黒いプレートが、飛び出すので、気をつけて、外します。

ネジを外して、プラスチックのディスプレイを開けます。

ディスプレイユニットを外します。

古いバックライトと、液晶の間に、新しい、バックライトを挟み込みます。古いバックライト用のケーブルを切り離します。

インバーター回路のP855に新しいケーブルを挿します。極性はありません。

組込んで、出来上がり。

ん!?バックライトが点いてないぞ!P855の電圧を測ると、電圧が出てません。なぜ?壊してしまったかも???

ピンチのMPC3000。

多分、続く。。。(0_0;;)

Awave StudioとPowerMonster IIを使って、GarageBandの音源をMPC3000に変換する

GarageBandの音源や、ネットのフリーの音源などをMPC3000で使うには、MPC3000はAIFFや、WAVファイルを読めないので、直接アナログでサンプリングするしかないような感じですが、実は、ほとんどのサンプラーのファイルを変換する、Awave Studioというソフトがあります。→ http://www.fmjsoft.com/awframe.html

このソフトがあれば、いちいち、サンプリングの設定やS/N比の問題に頭を悩ませなくても、だいぶ作業が助かります。(ただし、価格が、US$99.00-とビミョーですが。。。)

今回は、さらに、フロッピーに収録できないような、大きな容量のフレーズサンプリングの音源をPowerMonster IIをつかって、インポートします。

PowerMonster IIをBakMonolith、CFメモリーカードを用意します。

MPC3000のDISKモードで、CFメモリーカードをフォーマットします。

実は、MPC3000でPowerMonster IIでフォーマットした、CFメモリーカードは、Macのカードリーダーで直接読めます。PowerMonster IIは、単純にCFカードをIDEとして扱っているため、DOSのファイルフォーマットのMPCシリーズのDISKが直接読めるんです。ただ、なぜか、パーティーションAの30MBしか、読めません。どうしてなのか、AKAIさんに聞いたのですが、よくわからないそうです。。。まあ、MPC3000のメモリーが32MBなので、それ以上の容量のファイルがあっても、読み出せないのですが。

まず、GarageBandで、8Barのフレーズを作ってみました。

共有から”曲をディスクに書き出し”ます。

非圧縮のAIFFファイルで保存します。

Awave Studioは、Windowsのソフトなので、USBメモリーや、ネットワークでWindowsにコピーします。

Awave StudioにAIFFファイルを読み込みます。

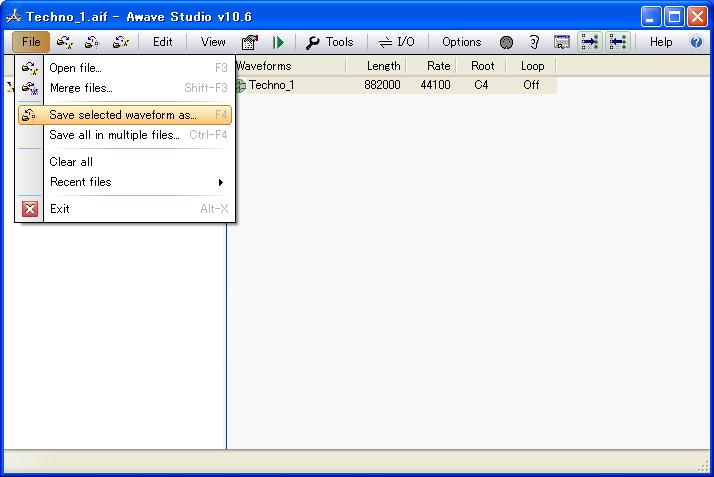

読み込んだファイルを選択して、保存をします。

ファイルの種類に、SND AKAI MPC file を選択して、保存します。

MPC3000でフォーマットした、CFカードにsndファイルをコピーします。

CFメモリーカードをセットアップして、MPC3000で読み出します。

ファイルの数が沢山あると、この方法のありがたみが、よくわかると思います。

MPC名物のDynamic Low Pass Filterで、GarageBandのシャープな音源が、野太いハウスサウンドに早変わりしました。

AKAI MPC3000のメモリーを32MB(16MB X 2)に増設する。

弊社のリファレンスサンプラーを、MPC2000から、MPC3000に更新(というか、古くなっているけど。。。)。

PowerMonster IIとBakMonolithとの組み合わせは、動作確認。例によって、ターミネーターパワーから電源をとるので、外部電源不要で、CFカードが使えます。HOT SWAP(FDDのように、電源をいれた状態で、抜き差しすること)はできません。ハードディスクの代わりに使えます。30MBで、パーティーションが自動で切られます。

MPC3000は、弊社に来た時には、メモリーがデフォルトの2MBだったので、32MBのMAXまで、増設します。

MPC3000の筐体を開けるのは、ちょっと、注意が必要で、

・後側(コネクター側)のベゼル部(操作部)と底面部のつながりが、差し込み式になっていて、そっと開けないと、板金がまがってしまいます。

・ベゼル部と底面部との基盤の配線が、短くて、前側から貝を開ける様に、慎重に開けるようにします。90度以上開けると、コネクターが損傷するかもしれないですし、後側の板金が曲がってしまいます。

まず、後側のネジ4個と、底面側のネジ6個を外します。

写真の赤丸の部分のネジを外します。

慎重にベゼル部を貝のフタを開ける様にして、持ち上げます。

赤枠の部分が、30pin のSIMMソケットです。2個あります。2個同じ容量のSIMMを挿すみたいです。

30pin のSIMMです。弊社で扱っています。2枚で、¥3990- です。

SIMMを挿します。右横のデフォルトのメモリー基盤は、外したほうがいいらしいのですが、めんどくさいので、そのままです。

サンプリングタイムが、大幅に(44秒 → 378.6秒)増えました。フレーズサンプリングなどが、メモリー容量を気にせずにできるようになりますね。

AKAI サンプラー MPCシリーズでCF PowerMonster IIを使う

AKAIサンプラーでも、CF PowerMonster、CF AztecMonterが使えます。今回は、弊社の新製品の、2.5インチSCSI->25ピンSCSI変換アダプターのBakMonolithで、使ってみます。AKAIサンプラーは、MPC2000を使ってみます。

黒い不気味な(?)カードが、BakMonolithです。バスパワー対応で、内蔵ターミネーター電源で、動作しますので、外部電源不要で、このまま使用ができます。

MPC2000は、25ピンのSCSIなので、そのままBakMonolithがささります。外部電源不要で、このまま使用が可能です。2.5インチのハードディスクも使えますが、その場合には、外部電源を用意して下さい。

DISKモードで、FORMATします。800MB以上のCFカードを使った場合には、自動でパーテーションを切ってくれます。

システムを転送します。

サウンドライブラリーDISKを入れます。

プログラムとサウンドをコピーします。これで、毎回、フロッピーをガッチョン、ガッチョンしなくても大丈夫になります。すでに、フロッピーDISKのメディアも手に入りにくくなっているので、これは、助かります。なにより、ハードディスクや、MOのように、騒音がしないのが、利点です。

CFカードは、今回、SunDiskの512MBのものを使いましたが、もしかすると、CFカードによっては、相性があるかもしれません。CFカードは、スピードが遅いものを使うのが、コツのような気がします。

別のAKAIサンプラーでも、同様に使えます。別のサンプラーも、また、レポートします。
